1. L'estratègia de configuració "Fixada-admesa".

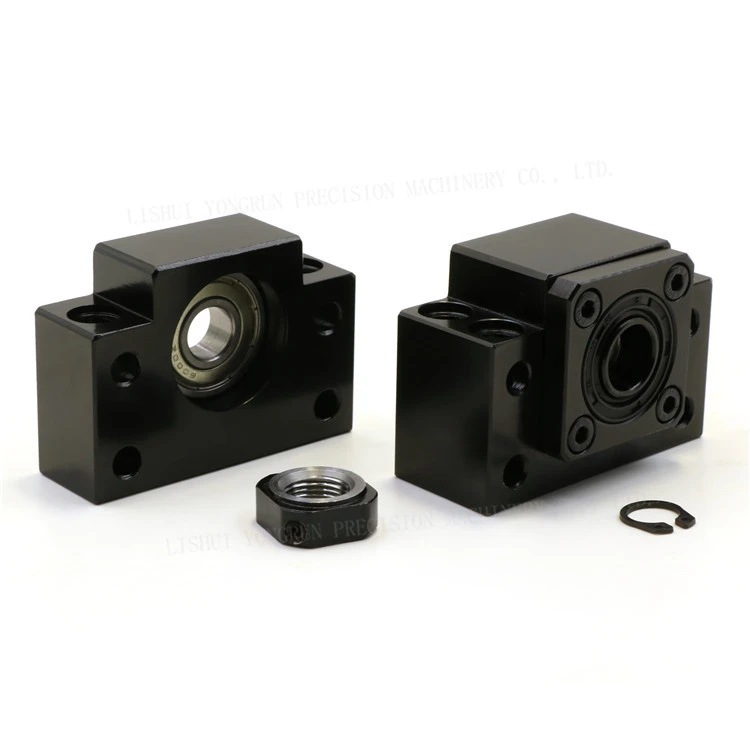

El principi de disseny fonamental de la combinació BK/BF és crear una disposició de muntatge compatible amb -fix.
- BK (fixat):Fixa el cargol al motor, absorbint totes les càrregues axials (d'empenta).
- BF (suportat):Suporta el pes radial del cargol però permet que l'eix "floti" axialment.
Per què no arregleu els dos extrems?
Durant el funcionament d'-alta velocitat, la fricció genera calor, la qual cosa fa que el cargol de boles d'acer s'expandeixi (s'allarga). Si els dos extrems estiguessin fixats rígidament, aquesta dilatació tèrmica no tindria on anar, provocant que el cargol es doblegués (sivella) o destruiria els coixinets. La unitat BF està dissenyada específicament per permetre aquest creixement tèrmic sense perdre l'estabilitat radial.
2. Sèrie BK: el costat "fixat" (extrem del motor)
La unitat BK és el component crític per a la precisió de posicionament. El seu disseny intern se centra en la Rigidesa Axial.
- Selecció de coixinets:Dins d'un bloc BK estàndard, no trobareu coixinets de boles estàndard. En canvi, allotja un parell de coixinets de boles de contacte angular (JIS Sèrie 70xx).
- L'Arranjament "DF":Aquests dos coixinets es munten en una configuració "cara-a-cara" (DF).
Per què DF? Aquesta disposició permet que la unitat absorbeixi càrregues d'empenta axials en ambdues direccions (empènyer i estirar). També proporciona una lleugera capacitat d'-alineació automàtica per compensar errors de mecanitzat menors a la superfície de muntatge.
- Precàrrega:Els coixinets estan precarregats (estrenats els uns contra els altres) per eliminar el joc intern. Això garanteix que quan el motor inverteix la direcció, hi ha un joc zero al punt de suport.
- Segellat:S'instal·len segells especials per retenir el greix de sabó de liti-empaquetat de fàbrica i evitar l'entrada de pols.
3. Sèrie BF: el costat "flotat" (final)
La unitat BF té un aspecte similar a l'exterior, però té una funció mecànica completament diferent.
Selecció de coixinets:La unitat BF alberga normalment un únic coixinet de boles de ranura profunda (sèrie 60xx).
El principi flotant:
- El coixinet està subjecte a l'eix amb un anell de fixació, però no està tancat axialment a l'interior de la carcassa de la mateixa manera que el BK.
- Això permet que el coixinet (i l'eix del cargol) es mogui lleugerament axialment a mesura que el cargol s'escalfa i s'allarga.
Manipulació de càrrega:La unitat BF està dissenyada només per manejar càrregues radials (suportant el pes del cargol i evitant el fuet). Es necessita una càrrega d'empenta zero.
4. Geometria compacta i estandarditzada
La sèrie BK/BF va ser dissenyada per resoldre el problema de la fabricació d'habitatges personalitzats.
- Perfil baix:El disseny de bloc rectangular permet muntar el suport directament a la base de la màquina sense necessitat de pilars de separació alts.
- Vores de referència:La base i els costats dels blocs estan rectificats per actuar com a superfícies de referència. Això permet als instal·ladors utilitzar un indicador de dial contra el costat del bloc BK per assegurar-se que és perfectament paral·lel a les guies lineals.
