En el món del moviment de precisió, poques vegades una mida s'adapta a tots. Tot i que d'un cop d'ull poden semblar semblants, la geometria interna i les aplicacions previstes de les guies lineals varien dràsticament.
Els codis de model més habituals que trobareu-són HG, EG, RG i MG. Comprendre els punts forts específics d'enginyeria d'aquestes quatre sèries és el primer pas per optimitzar el rendiment de la vostra màquina.
Aquí teniu el desglossament tècnic de les diferències entre ells.

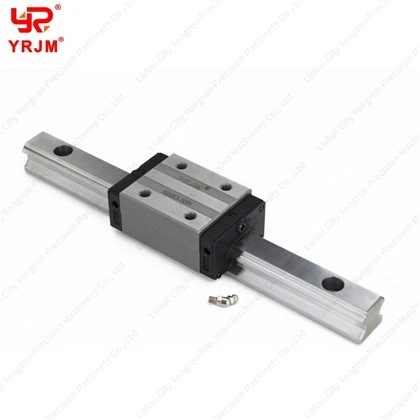

1. Sèrie HG: L'estàndard de càrrega pesada
Tipus:Tipus de bola-estàndard
Característica clau:Alta capacitat de càrrega i rigidesa
La sèrie HG és el "caball de batalla" estàndard de la indústria. Utilitza quatre fileres de boles d'acer de recirculació en un disseny de contacte d'arc circular-. Aquesta configuració li permet suportar càrregues iguals en les quatre direccions (radial, radial inversa-i lateral).
- Millor per a:Centres de mecanitzat CNC, torns, rectificadores i transport industrial pesat.
- La diferència:Té una alçada de muntatge estàndard. És l'opció-per triar quan disposeu d'espai adequat i necessiteu un equilibri d'alta rigidesa i capacitat d'auto-alineació per absorbir els errors de la superfície d'instal·lació.
2. Sèrie EG: la solució de perfil baix-
Tipus:Tipus de -bola de perfil- baix
Característica clau:Alçada compacta per a alta velocitat
La sèrie EG està dissenyada per a aplicacions on l'espai vertical és limitat. Manté la mateixa capacitat de càrrega de quatre-files que la sèrie HG, però l'alçada del bloc és significativament més curta i el centre de gravetat és més baix.
- Millor per a:Automatització d'alta-velocitat, robots de recollida-i-de col·locació, màquines de muntatge de PCB i equips de semiconductors.
- La diferència:Mentre que l'HG és alt i rígid, l'EG és curt i ràpid. Si el disseny de la vostra màquina requereix un centre de gravetat baix per a una gran-estabilitat a velocitat, EG és l'opció correcta en lloc de HG.
3. Sèrie RG: el rodet ultra-rígid
Tipus:Guia de tipus-corró
Característica clau:Extrema rigidesa i capacitat de càrrega
La sèrie RG representa un salt important en el rendiment. En lloc de boles d'acer, utilitza corrons cilíndrics com a elements rodants. Com que els corrons tenen "contacte de línia" amb el rail (a diferència del "contacte puntual" de les boles), es deformen molt menys sota pressió. Això es tradueix en una rigidesa i una capacitat de càrrega significativament superiors.
- Millor per a:Màquines CNC de tall pesat-, màquines d'emmotllament per injecció i equips de fabricació a gran-escala on les vibracions s'han de minimitzar.
- La diferència:HG/EG/MG utilitza pilotes; RG utilitza rodets. Si necessiteu moure càrregues extremadament pesades o realitzar un tall pesat sense que el rail es flexioni, heu d'utilitzar la sèrie RG.
4. Sèrie MG: La precisió en miniatura
Tipus:Bola en miniatura-Tipus
Característica clau:Mida micro i anti-corrosió
La sèrie MG (sovint dividida en MGN per estret i MGW per ample) es diferencia per la seva mida. Aquestes són guies en miniatura dissenyades per a-una precisió a petita escala. A més, la sèrie MG estàndard es construeix normalment amb acer inoxidable, la qual cosa la fa resistent a la corrosió sense revestiment addicional.
- Millor per a:Dispositius mèdics, impressores 3D, equips de semiconductors, efectes-de robòtica i equips de laboratori.
- La diferència:La sèrie MG és petita. Mentre que un bloc HG pot tenir 40 mm d'ample, un bloc MG només pot tenir 7 mm, 9 mm o 12 mm d'ample. Utilitza un disseny de contacte "arc gòtic" (2 fileres de boles) específicament optimitzat per a càrregues lleugeres i moviments compactes.
Conclusió: quina sèrie és adequada per a tu?
- Trieu elSèrie HGsi esteu construint maquinària industrial estàndard on l'alta capacitat de càrrega i rigidesa són els requisits principals.
- Trieu elSèrie EGper a sistemes d'automatització-d'alta velocitat on l'espai vertical és limitat; el seu disseny de perfil baix-és ideal per a espais compactes.
- Trieu elSèrie RGsi la vostra aplicació implica mecanitzat pesat i exigeix la màxima rigidesa i estabilitat de càrrega (tipus de corró).
- Trieu elSèrie MGper a dispositius de precisió en miniatura i lleugers-com ara impressores 3D o instruments mèdics-que requereixen resistència a la corrosió i una empremta compacta.
