Acoblament de la sèrie GS

Acoblament de la sèrie GS

Descripcions de productes

Aquest acoblament està dissenyat per a un moviment precís i sincronitzat, transmetent de manera fiable un parell moderat a alt, mantenint un perfil axial extremadament curt.

L'avantatge del diafragma únic:

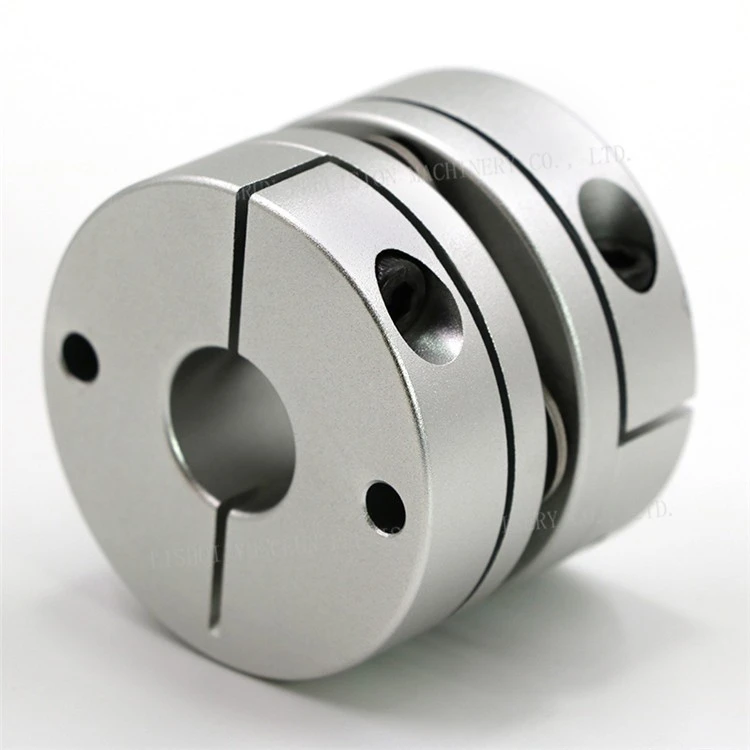

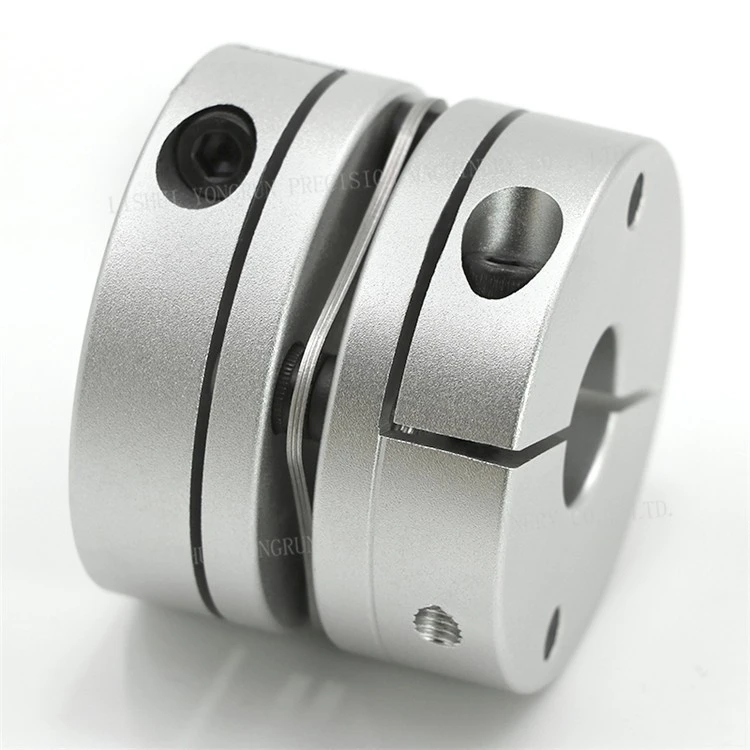

La sèrie GS utilitza dos nuclis d'aliatge d'alumini mecanitzats de precisió-connectats per un únic diafragma (disc) metàl·lic altament flexible, fet normalment d'acer de molla d'alta-resistencia o acer inoxidable.

Aquest disseny únic de-diafragma únic ofereix dos avantatges principals:

Alta rigidesa torsional:Assegura un joc zero absolut i manté una connexió rígida per a una precisió de posició crítica.
Disseny compacte:Aconsegueix una longitud total mínima, el que el fa ideal per a sobres d'espai limitat.

La sèrie GS destaca principalment per compensar les desalineacions angulars i axials de l'eix. És la solució excel·lent per connectar servomotors a cargols, caixes d'engranatges i bombes on és essencial una connexió precisa, rígida a la torsió i mínima-empremta.

Components del producte

L'acoblament de diafragma únic GS és un conjunt de diversos -components fabricat amb precisió, on la qualitat i la integritat de cada peça són essencials per obtenir el rendiment final de zero-jugada.

1. Nuclis d'aliatge d'alumini (dos)

Aquestes són les peces d'extrem-mecanitzades de precisió que connecten directament amb el motor i els eixos de càrrega. Fabricats amb un aliatge d'alumini-de gran resistència, presenten una baixa inèrcia de rotació i normalment estan equipats amb un mecanisme de subjecció integrat. Aquesta pinça garanteix un bloqueig de fricció de lliscament zero- als eixos, que és fonamental per mantenir la precisió de posició.

2. Diafragma metàl·lic (únic)

Aquest és el cor del rendiment de l'acoblament. Es tracta d'un disc metàl·lic únic, prim i molt flexible, normalment fabricat amb acer de molla d'alta-resistencia o acer inoxidable. El diafragma transmet tot el parell de rotació amb joc zero i, a través de la seva deformació elàstica, és l'únic responsable de compensar les desalineacions angulars i axials de l'eix.

3. Conjunt de fixació-alta resistència

El conjunt s'assegura amb un conjunt especialitzat de-perns i femelles d'alta resistència. Aquests elements de fixació són crucials per crear la connexió rígida i inflexible entre el diafragma i els dos cubs d'alumini, assegurant que l'acoblament mantingui la seva alta rigidesa torsional sota plena càrrega operativa.
